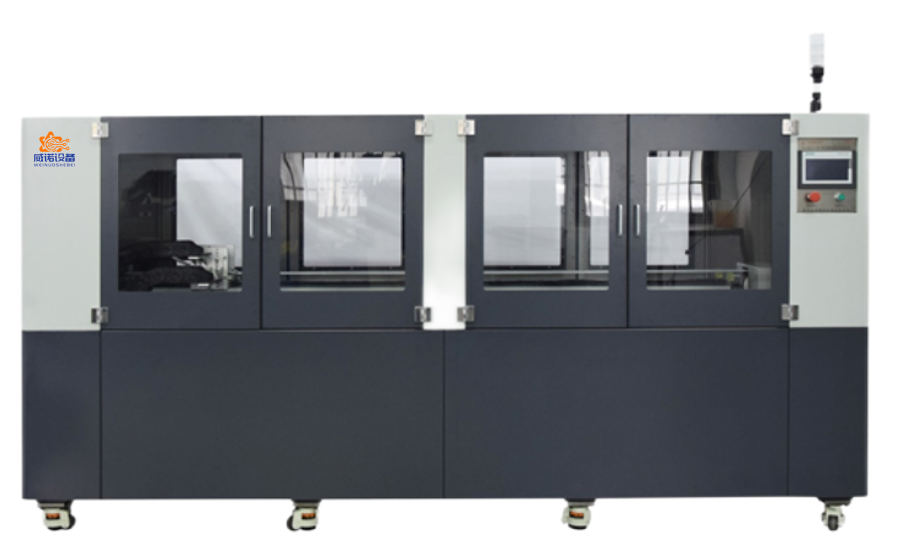

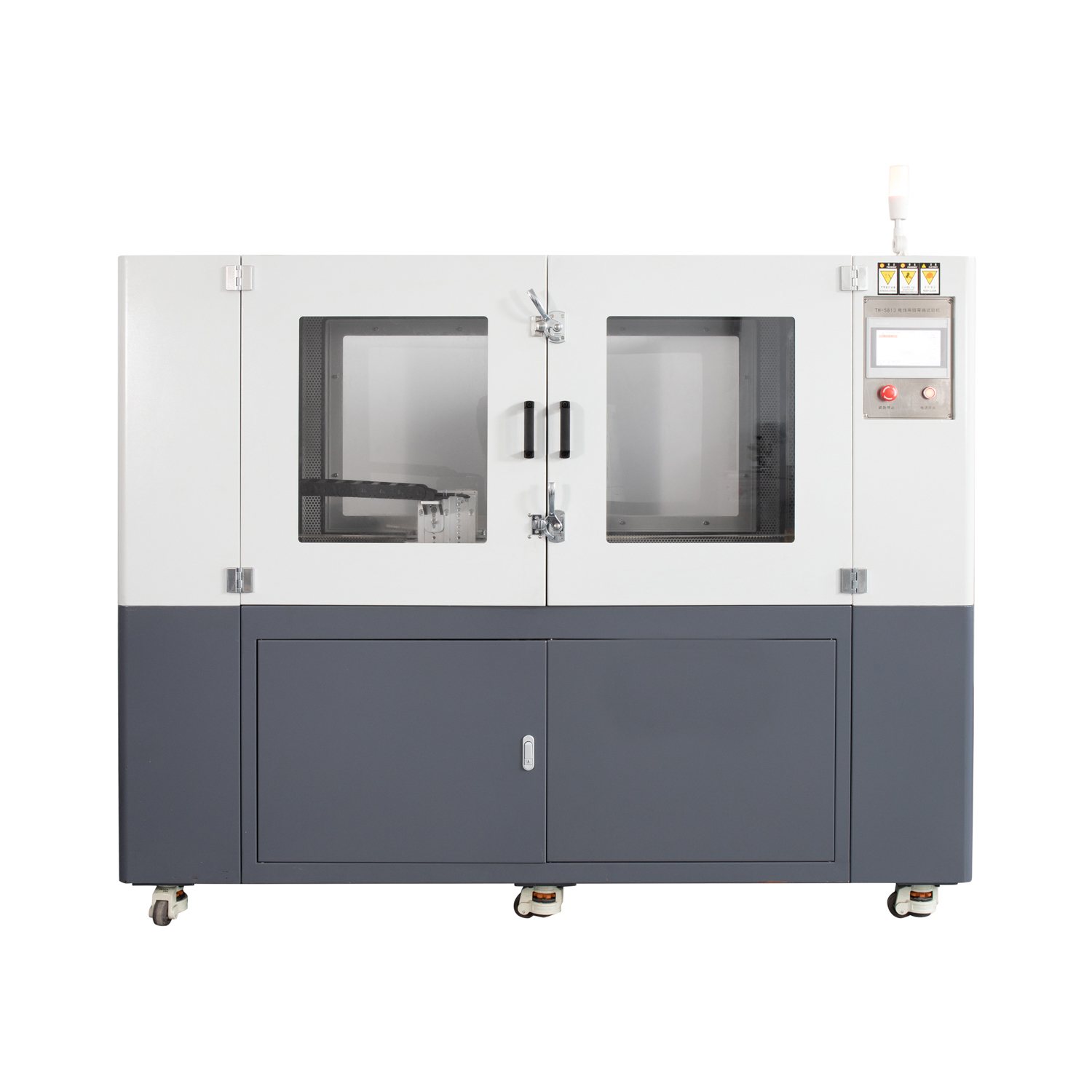

超高速線纜曲撓試驗機
一、背景簡介
拖鏈線纜主要應用于自動化設備、機器人等領域，用于高速移動模塊的電力支持、信號鏈接，
因此需要線纜具有很強的耐磨、耐曲撓、耐彎折性能。
目前市場主流曲撓試驗機加速度在5G以下，無法模擬高速線纜的實際工況，因此我們長期鉆研，
設計了超高速工況曲撓試驗機。
二、運動原理
1. 通過直線電機，驅使動子直線往復運動，從而帶動線纜高速運動；
2. 通過伺服電機，經過機械曲柄轉化為直線運動，帶動線纜高速運動。
三、設備參數
1、測試工位：2工位,一組控制方式。
2、試驗方式：水平彎曲，樣品固定樣件槽里，直線往復運動
3、試樣的尺寸：厚度1.0-Φ20mm，寬度1-100mm（可定制）
4、 測試行程：500mm（可定制，最長為4m）
5、 測試線速度： 0-4.0 m/s （可定制）
6、 測試加速度：0-5G,0-10G,0-15G,0-18G（可定制）
7、曲撓半徑：半徑50mm-300mm上下調節（可定制）
8、測試壽命：單次測試不低于6000萬次循環
四、拓展項目
常規機型不對溫濕度環境控制，可拓展為環境控制類，控制測試環境的溫濕度。從而更加真實的模擬拖鏈的使用工況。
1、溫度范圍：-40～80℃
2、濕度范圍：20～98%RH
一、背景簡介
拖鏈線纜主要應用于自動化設備、機器人等領域，用于高速移動模塊的電力支持、信號鏈接，
因此需要線纜具有很強的耐磨、耐曲撓、耐彎折性能。
目前市場主流曲撓試驗機加速度在5G以下，無法模擬高速線纜的實際工況，因此我們長期鉆研，
設計了超高速工況曲撓試驗機。
二、運動原理
1. 通過直線電機，驅使動子直線往復運動，從而帶動線纜高速運動；
2. 通過伺服電機，經過機械曲柄轉化為直線運動，帶動線纜高速運動。
三、設備參數
1、測試工位：2工位,一組控制方式。
2、試驗方式：水平彎曲，樣品固定樣件槽里，直線往復運動
3、試樣的尺寸：厚度1.0-Φ20mm，寬度1-100mm（可定制）
4、 測試行程：500mm（可定制，最長為4m）
5、 測試線速度： 0-4.0 m/s （可定制）
6、 測試加速度：0-5G,0-10G,0-15G,0-18G（可定制）
7、曲撓半徑：半徑50mm-300mm上下調節（可定制）
8、測試壽命：單次測試不低于6000萬次循環
四、拓展項目
常規機型不對溫濕度環境控制，可拓展為環境控制類，控制測試環境的溫濕度。從而更加真實的模擬拖鏈的使用工況。
1、溫度范圍：-40～80℃
2、濕度范圍：20～98%RH
